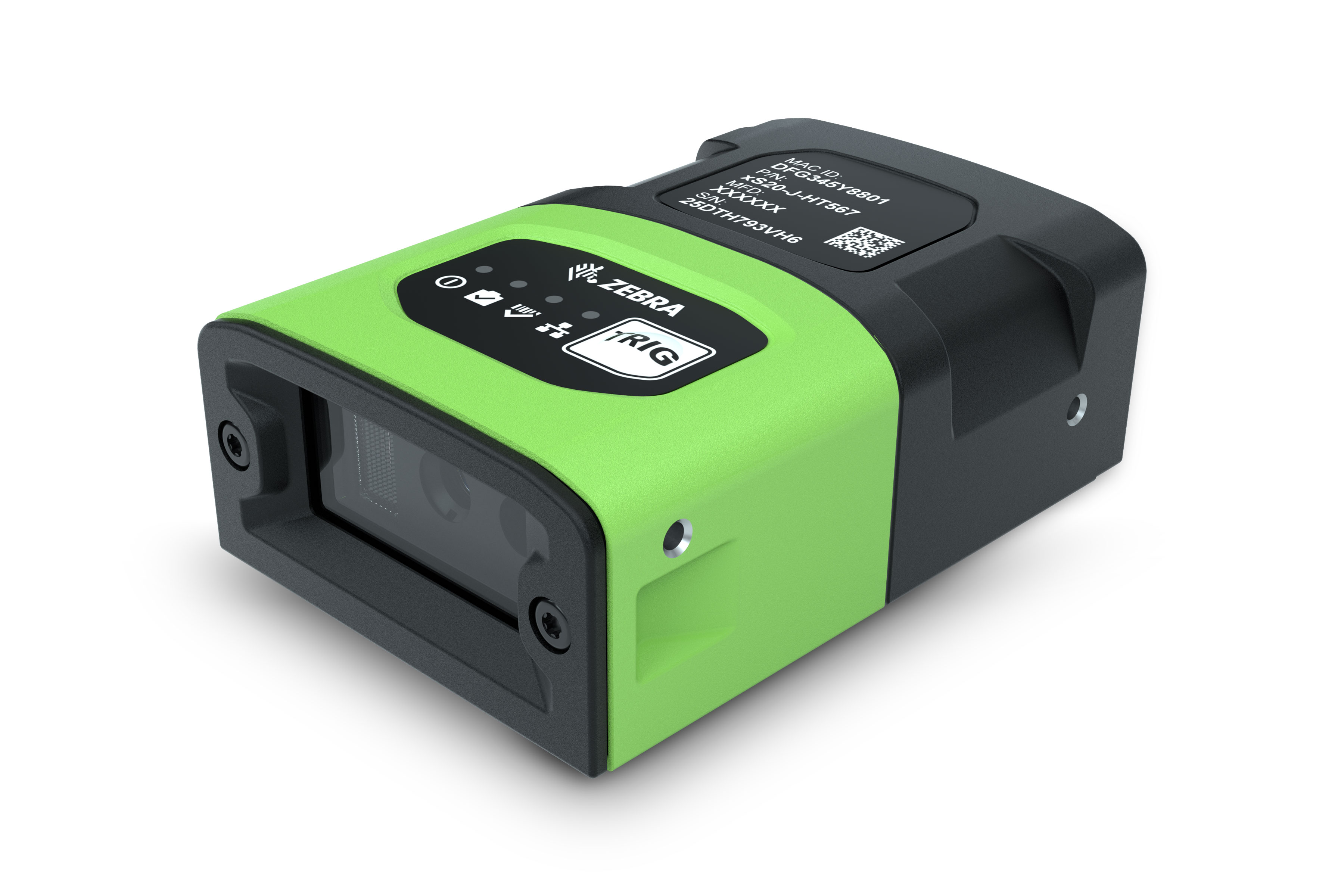

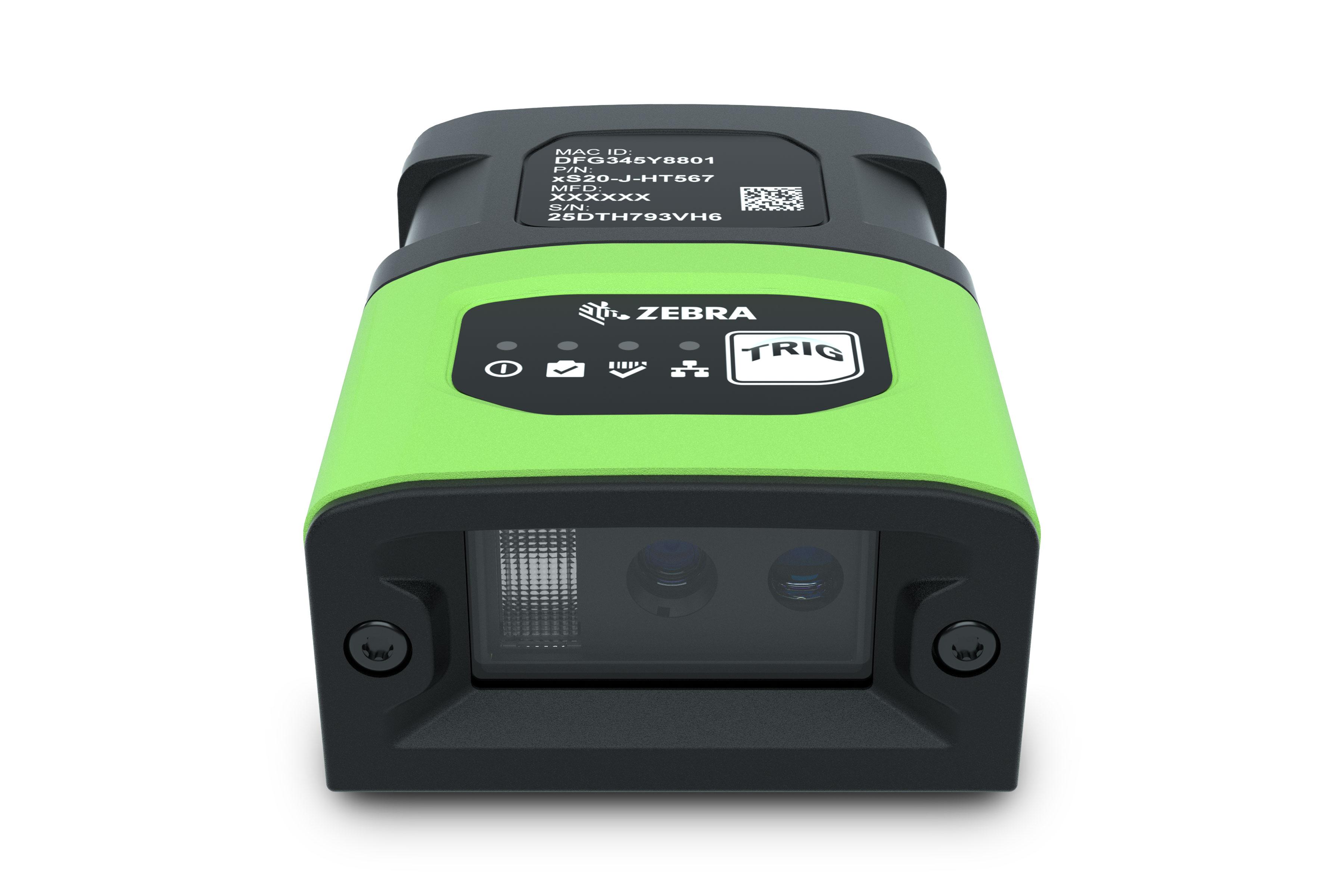

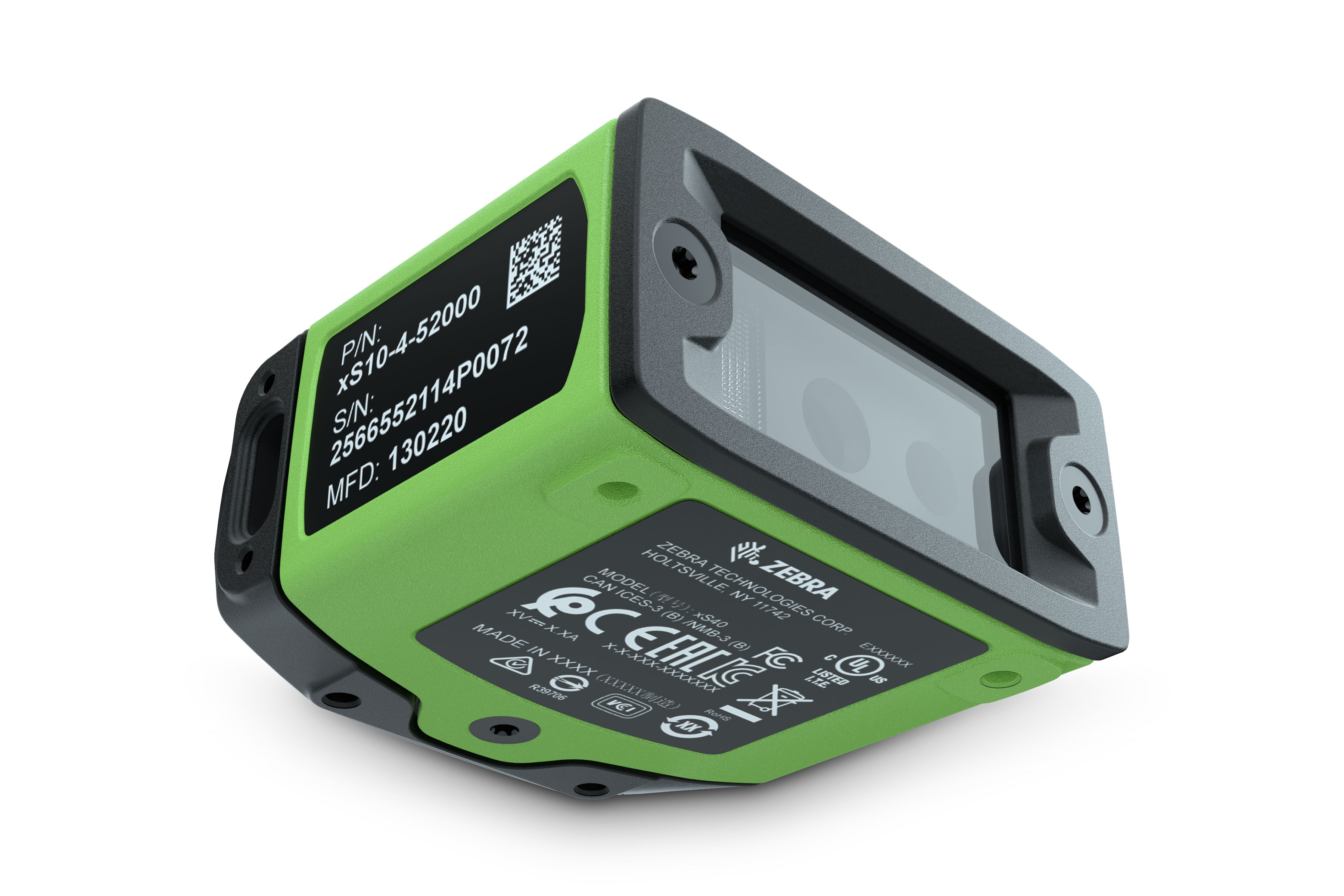

Fixed Scanner FS20

Zebra FS20 stationärer Industriescanner

Der Zebra FS20 ist ein kompakter, netzwerkfähiger Industriescanner für die automatisierte Erfassung von Barcodes in Produktion, Logistik und Lager. Er verbindet leistungsfähige industrielle Barcodeerfassung mit flexiblen Schnittstellen und eignet sich besonders für Track and Trace Anwendungen an Förderanlagen, Produktionslinien, Verpackungsstationen und automatisierten Arbeitsplätzen.

Mit seinem 1 MP Bildsensor, automatischer Fokussierung und einer Bildrate von bis zu 60 Bildern pro Sekunde erfasst der FS20 sowohl stehende als auch bewegte Objekte zuverlässig. Die integrierte Beleuchtung ist je nach Ausführung mit roten oder weissen LEDs erhältlich und ermöglicht eine anwendungsgerechte Erfassung unterschiedlicher Codes, Etiketten und Oberflächen.

Zuverlässige Erfassung von 1D und 2D Barcodes

Die Zebra PRZM Intelligent Imaging Technologie unterstützt eine schnelle und zuverlässige Decodierung von 1D und 2D Barcodes. Abhängig vom gewählten Decoderpaket können auch direkt markierte Codes sowie vordefinierte oder trainierbare OCR Inhalte verarbeitet werden.

Damit eignet sich der FS20 neben der klassischen Barcodeerfassung auch für Anwendungen mit Seriennummern, Chargencodes, Produktkennzeichnungen und weiteren alphanumerischen Informationen. Unterschiedliche Softwarepakete ermöglichen die Anpassung der Decodierleistung an die benötigte Prozessgeschwindigkeit.

ImagePerfect für wechselnde Bedingungen

Mit Zebra ImagePerfect können bei einer einzigen Auslösung bis zu drei Bilder mit unterschiedlichen Einstellungen aufgenommen werden. Belichtung, Beleuchtung und weitere Bildparameter lassen sich für jede Aufnahme individuell definieren.

Diese Funktion erhöht die Prozesssicherheit bei wechselnden Oberflächen, schwankenden Lichtverhältnissen oder unterschiedlich gedruckten Barcodes. Der Scanner kann mehrere Bildvarianten auswerten und dadurch auch unter anspruchsvollen Bedingungen zuverlässige Leseergebnisse erzielen.

Direkte Integration in industrielle Netzwerke

Der FS20 verfügt über eine Gigabit Ethernet Schnittstelle mit Power over Ethernet sowie einen Anschluss für Stromversorgung, digitale Ein und Ausgänge und serielle Kommunikation. Dadurch kann der Scanner direkt mit Steuerungen, Industriecomputern und übergeordneten Softwaresystemen verbunden werden.

Unterstützte Kommunikationsmöglichkeiten umfassen unter anderem EtherNet/IP, PROFINET, Modbus TCP, TCP/IP und RS-232. Zwei optisch isolierte Eingänge und zwei optisch isolierte Ausgänge ermöglichen die Einbindung von Triggern, Sensoren, Signalleuchten und weiteren Automatisierungskomponenten.

Einfache Konfiguration mit Zebra Aurora

Die Einrichtung, Inbetriebnahme und Verwaltung erfolgt über die intuitive Software Zebra Aurora. Scanaufträge können über eine einheitliche Benutzeroberfläche erstellt, getestet und optimiert werden. Funktionen wie Auto Tune erleichtern die automatische Anpassung wichtiger Bildparameter.

Decoderpakete und Machine Vision Werkzeuge können je nach Anwendung über Softwarelizenzen ergänzt werden. Dadurch lässt sich der FS20 später an neue Anforderungen anpassen, ohne dass die installierte Hardware ersetzt werden muss.

Robust für industrielle Anwendungen

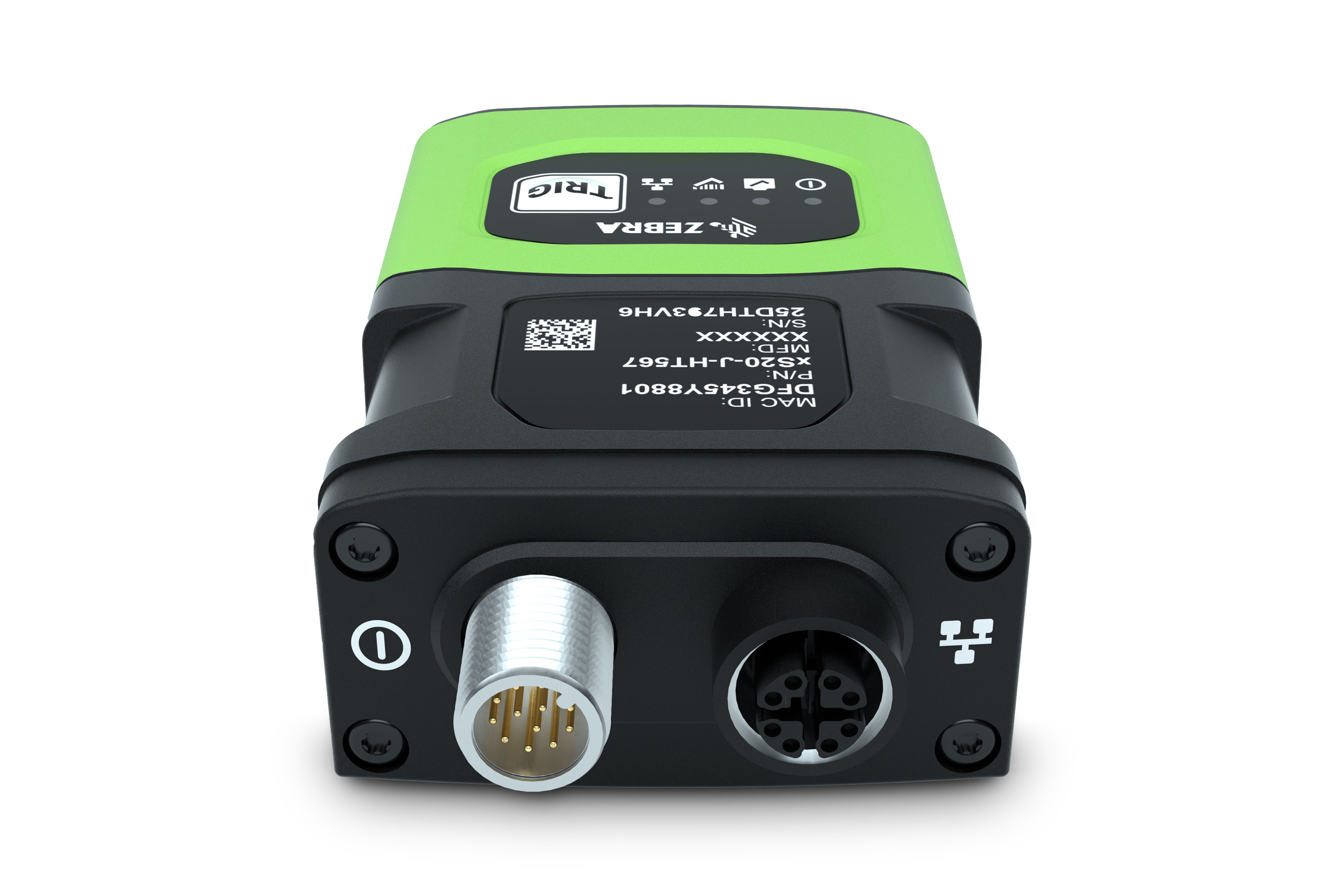

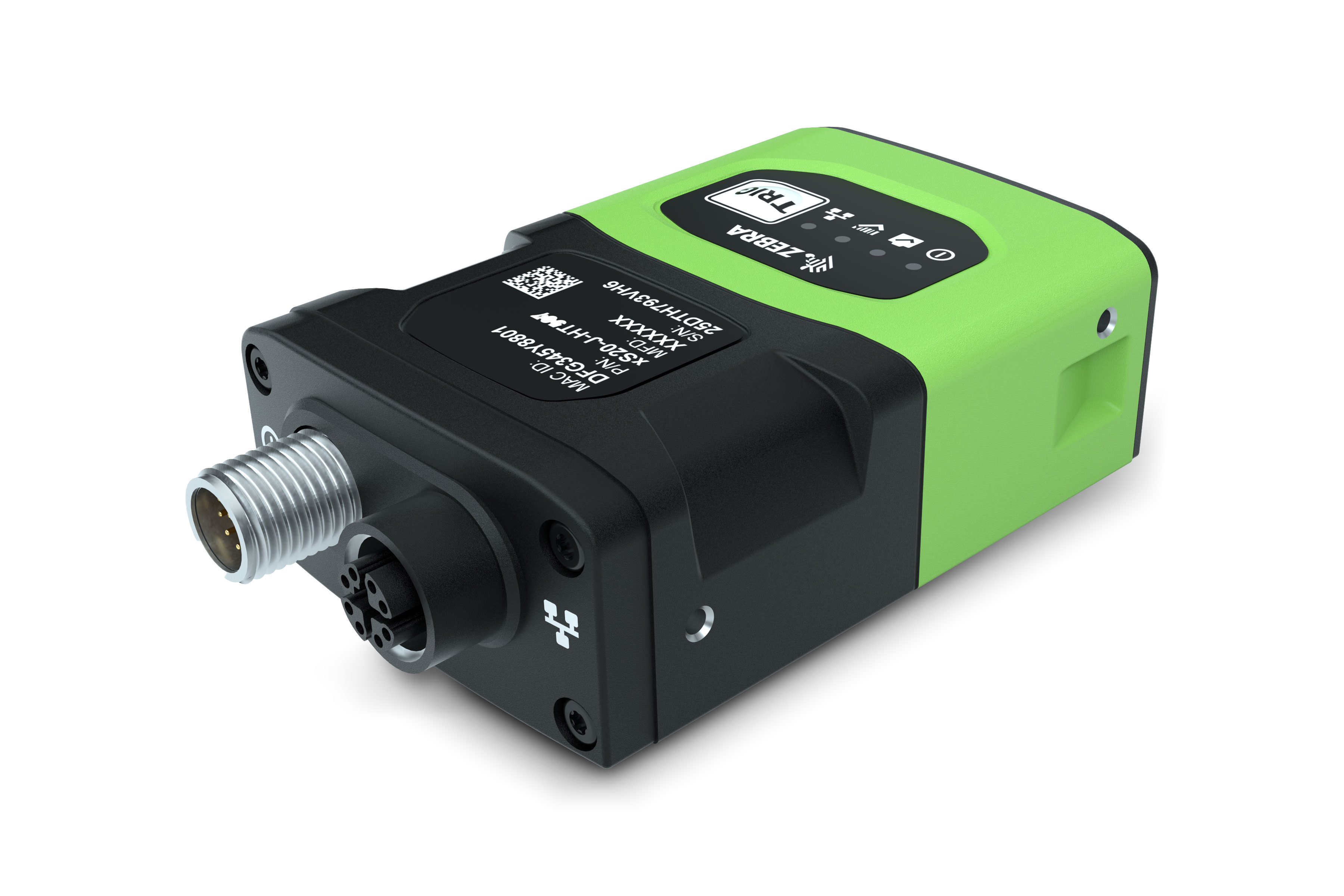

Das kompakte Gehäuse ist nach IP65 gegen Staub und Strahlwasser geschützt. Robuste M12 Anschlüsse sorgen für zuverlässige Verbindungen in industriellen Umgebungen. Die Stromversorgung kann über 10 bis 30 VDC oder über Power over Ethernet erfolgen.

Typische Anwendungen

• Produktidentifikation und Rückverfolgbarkeit
• Erfassung von 1D und 2D Barcodes
• Werkstück und Komponentenverfolgung
• Kontrolle von Verpackungen und Etiketten
• Erfassung von Seriennummern und Chargencodes
• Automatisierte Förder und Sortieranlagen
• Montage und Produktionskontrolle
• Wareneingang, Lagerverwaltung und Versand

Wichtige Eigenschaften

• Kompakter, netzwerkfähiger Industriescanner
• Monochromer 1 MP Bildsensor
• Bildrate von bis zu 60 Bildern pro Sekunde
• Automatische Fokussierung
• Standard Scanbereich
• Integrierte rote oder weisse Beleuchtung
• PRZM Intelligent Imaging Technologie
• ImagePerfect mit bis zu drei Bildern pro Auslösung
• Gigabit Ethernet mit Power over Ethernet
• RS-232 und industrielle Ein und Ausgänge
• EtherNet/IP, PROFINET, Modbus TCP und TCP/IP
• Robuste M12 Anschlüsse
• Schutzart IP65
• Konfiguration über Zebra Aurora
• Erweiterbare Decoder, OCR und Machine Vision Funktionen

Fabrimex Systems unterstützt Sie bei der Auswahl der passenden FS20 Ausführung, der Beleuchtung und der Softwarelizenz sowie bei der Integration in Ihre Produktions, Logistik oder Automatisierungsanwendung.
