Fixed Scanner FS40

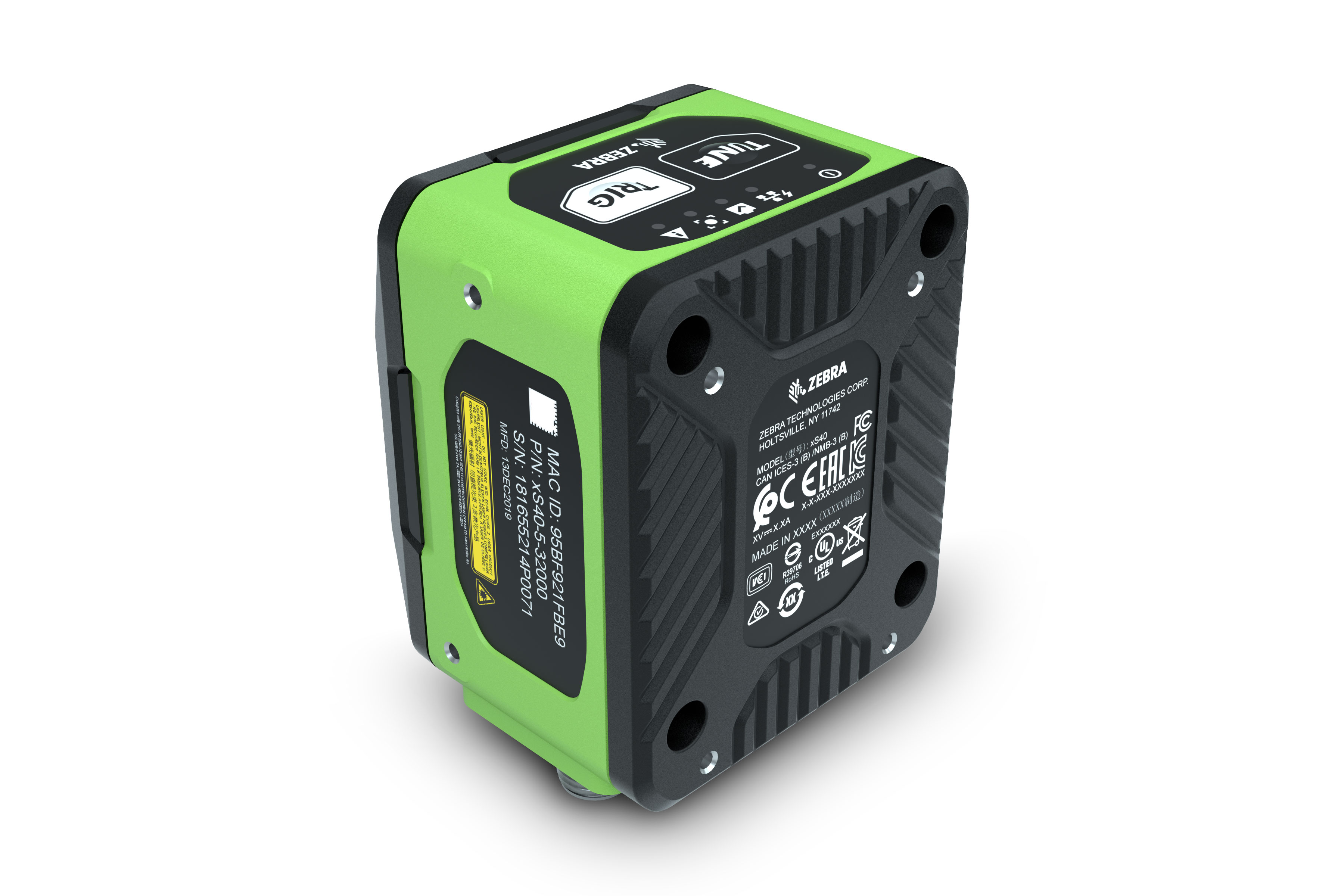

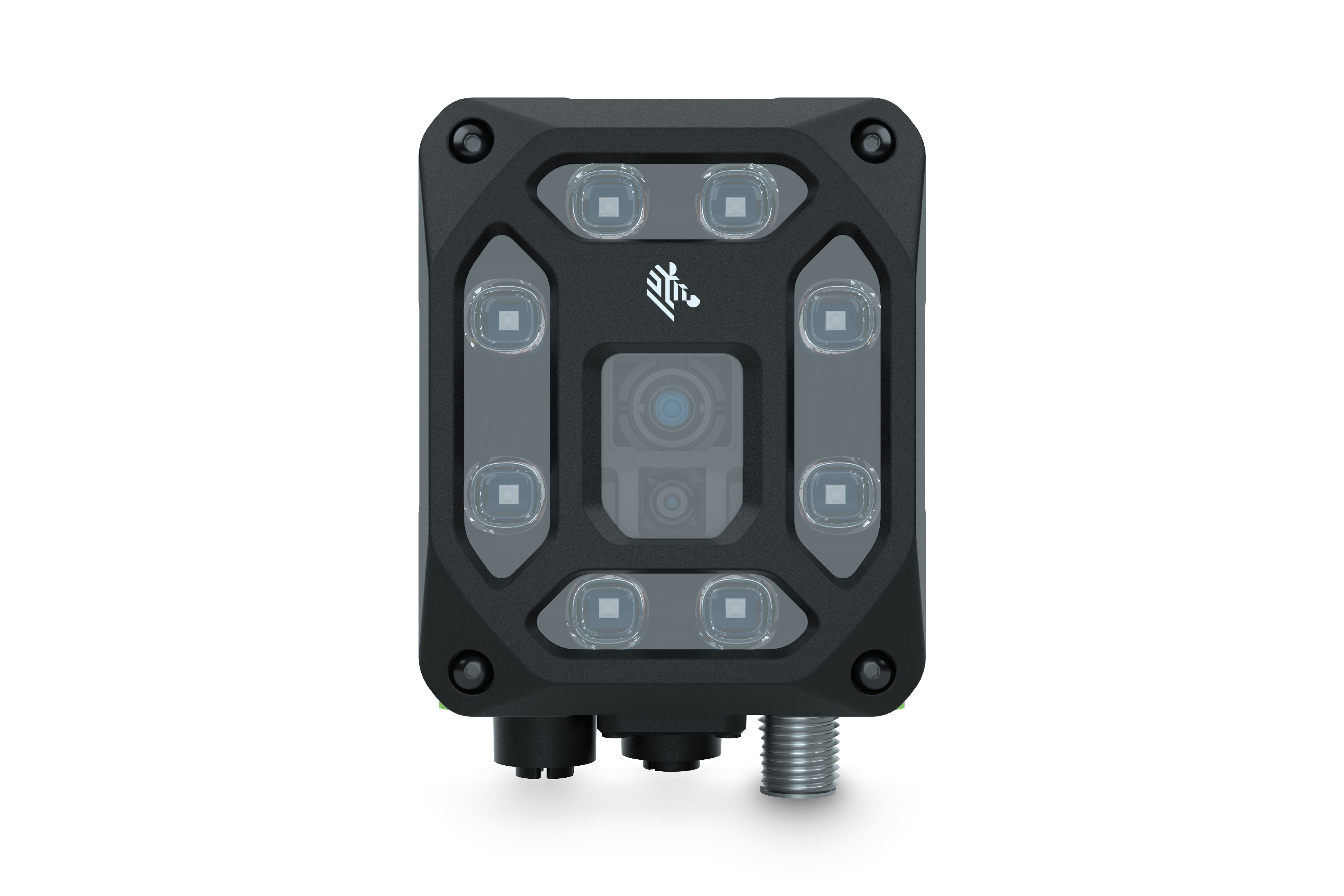

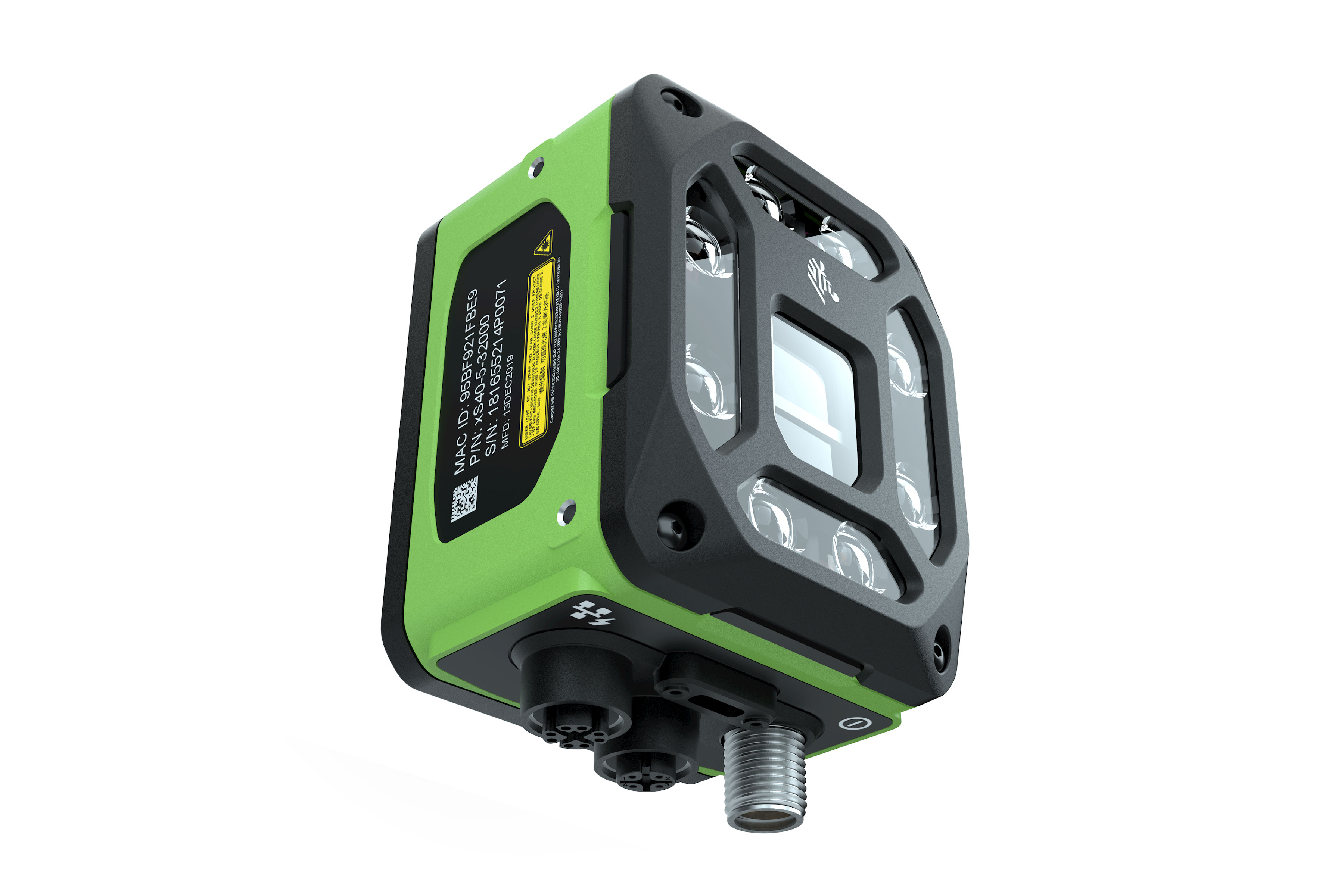

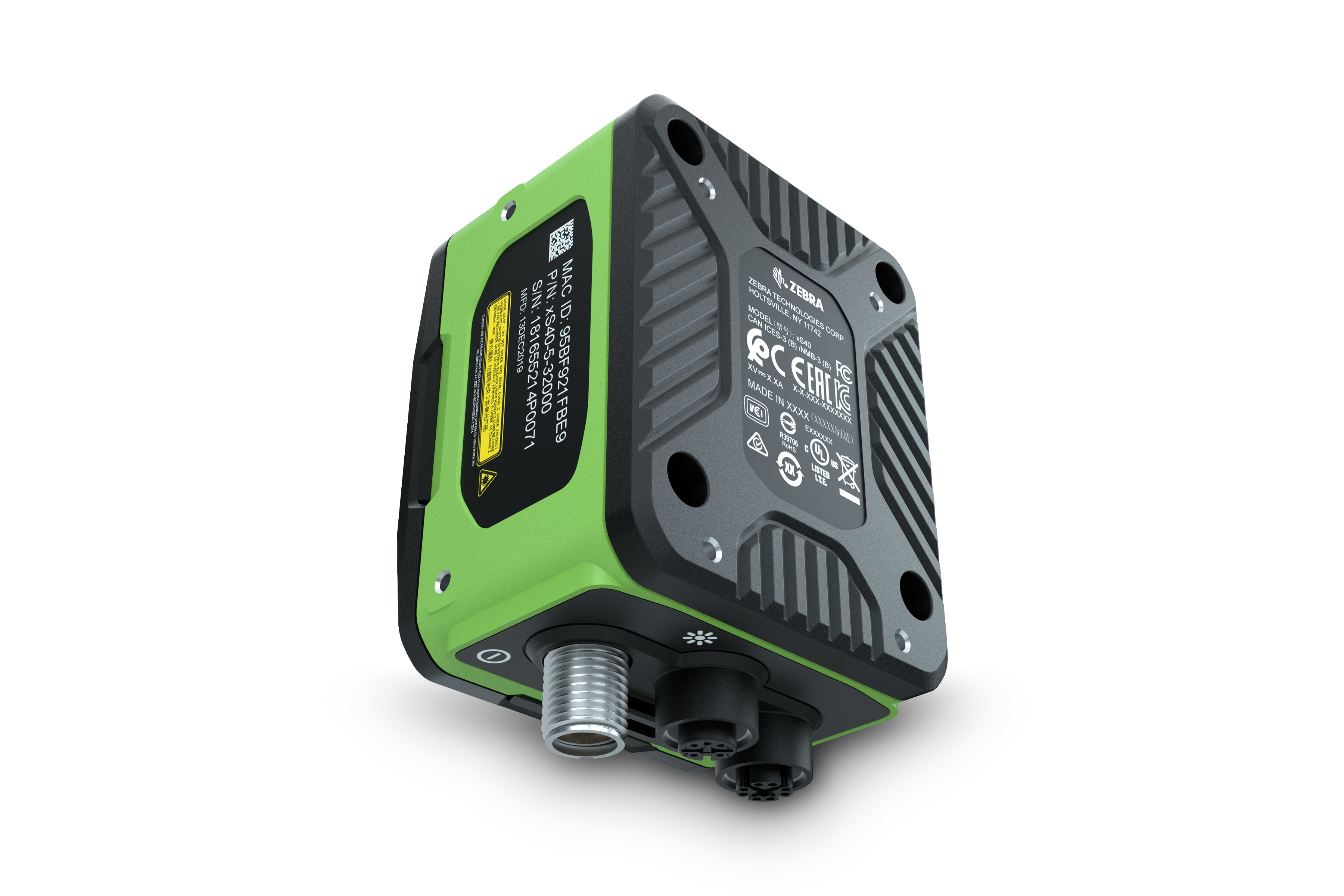

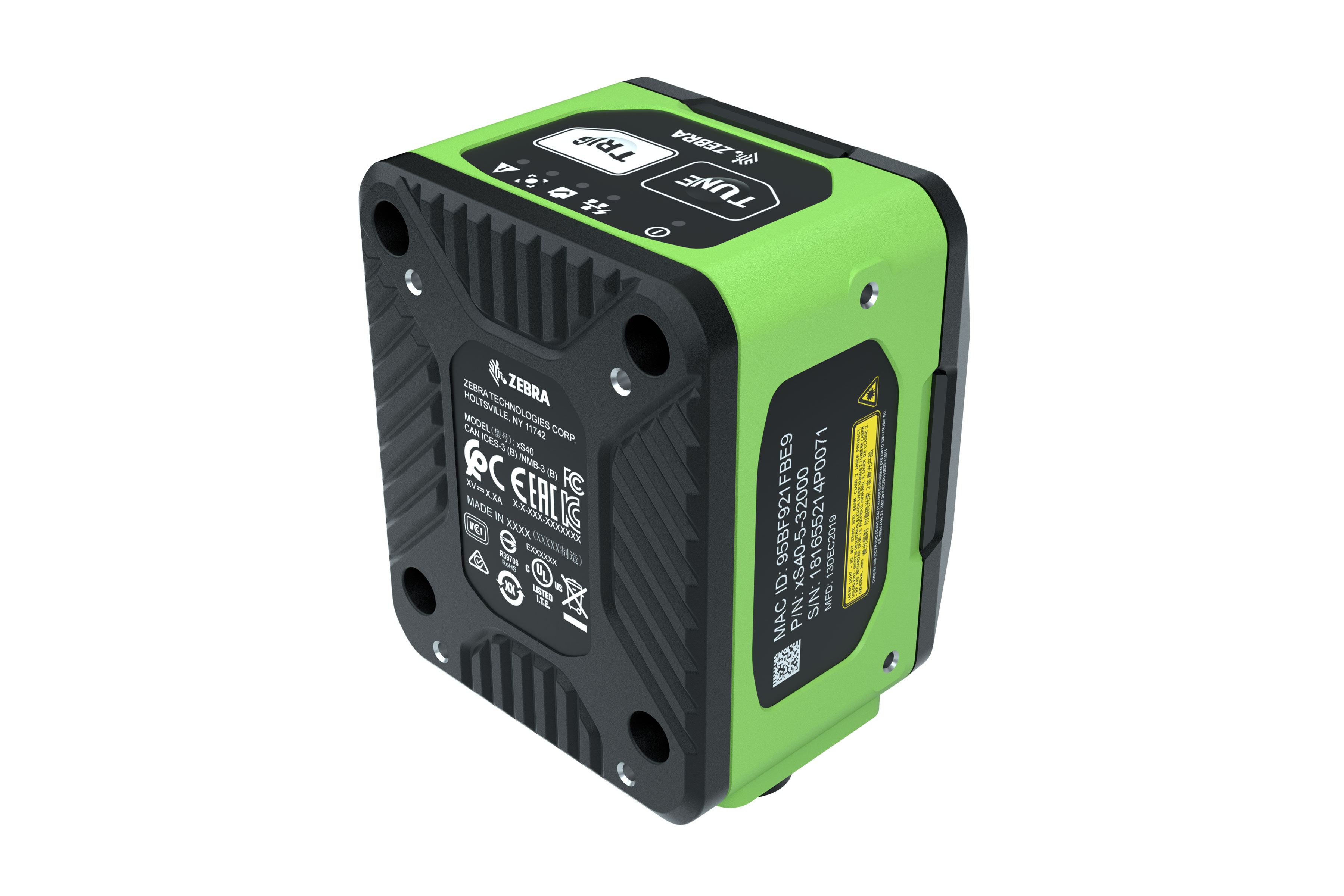

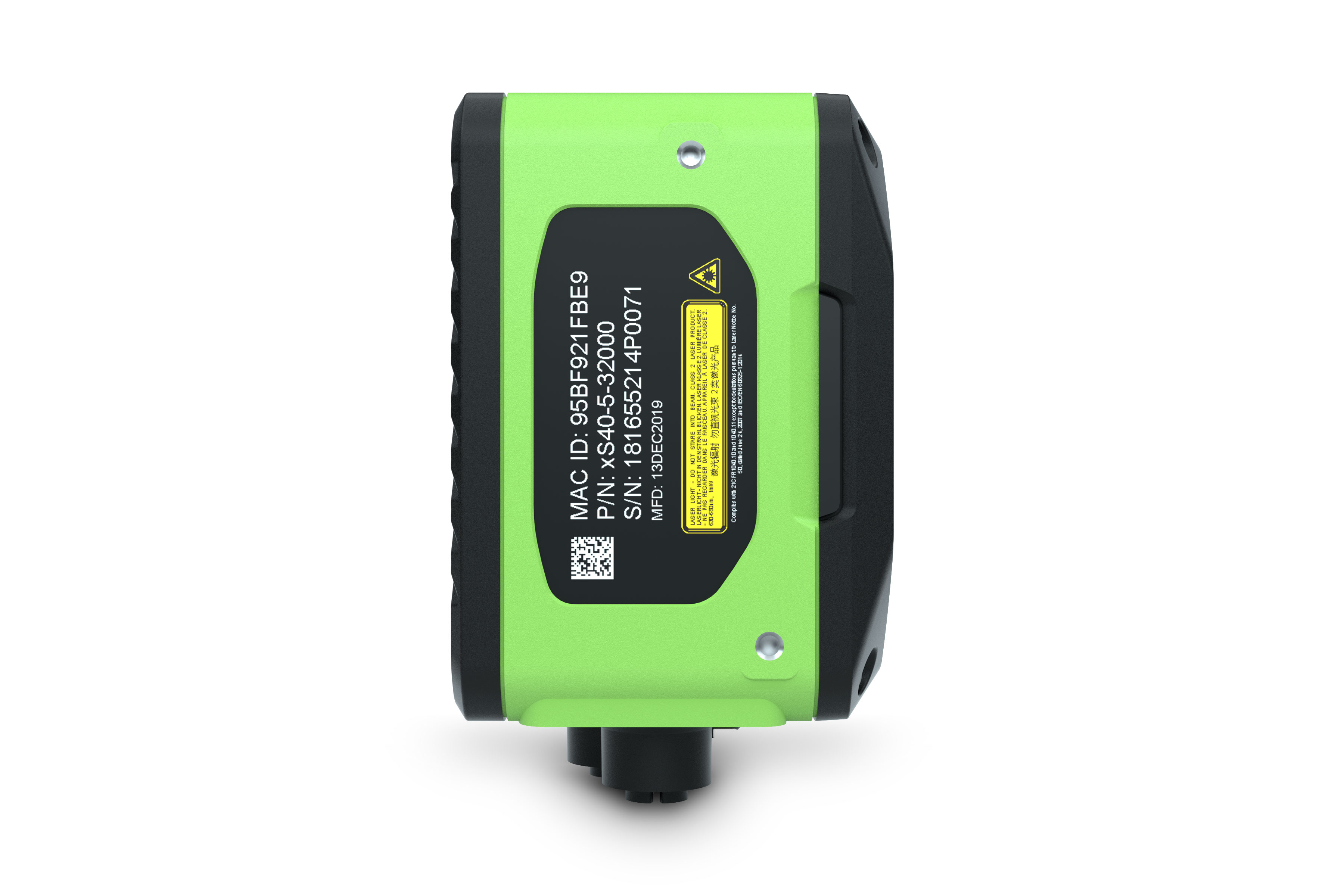

Zebra FS40 stationärer Industriescanner

Der Zebra FS40 ist ein leistungsfähiger und flexibel konfigurierbarer stationärer Industriescanner für anspruchsvolle Track and Trace Anwendungen in Produktion, Lager, Distribution und Logistik. Er erfasst Barcodes auf Produkten, Bauteilen und Verpackungen automatisch und zuverlässig, auch bei hohen Prozessgeschwindigkeiten oder schwierigen Codequalitäten.

Je nach Ausführung ist der FS40 mit einem monochromen Bildsensor mit 2,3 MP oder 5,1 MP erhältlich. Varianten mit Standardreichweite oder Weitwinkeloptik ermöglichen eine optimale Anpassung an den verfügbaren Arbeitsabstand und das benötigte Sichtfeld. Die automatische Fokussierung mit Flüssiglinsentechnologie vereinfacht die Inbetriebnahme und unterstützt Anwendungen mit unterschiedlichen Objektabständen.

Zuverlässige Erfassung anspruchsvoller Barcodes

Die Zebra PRZM Intelligent Imaging Technologie ermöglicht eine schnelle Decodierung von 1D und 2D Barcodes sowie direkt markierten Codes. Der FS40 eignet sich damit sowohl für klassische Etiketten als auch für anspruchsvolle Kennzeichnungen auf Metall, Kunststoff, Leiterplatten, Bauteilen und industriellen Verpackungen.

Je nach gewähltem Softwarepaket können zusätzliche Barcodearten, höhere Decodiergeschwindigkeiten und OCR Funktionen freigeschaltet werden. So lassen sich neben Barcodes auch Seriennummern, Chargencodes und weitere alphanumerische Informationen automatisiert erfassen.

ImagePerfect+ für maximale Prozesssicherheit

Mit Zebra ImagePerfect+ kann der FS40 bei einer einzigen Auslösung bis zu 16 unterschiedliche Bilder eines Objekts erfassen und gleichzeitig verarbeiten. Für jedes Bild lassen sich individuelle Einstellungen für Beleuchtung, Belichtung, Verstärkung und weitere Bildparameter verwenden.

Dadurch erreicht der Scanner auch bei wechselnden Oberflächen, schwankenden Lichtverhältnissen und unterschiedlich gedruckten oder markierten Codes eine hohe Leserate. Mehrere Bildvarianten können innerhalb eines Scanvorgangs ausgewertet werden, ohne die Zykluszeit unnötig zu verlängern.

Flexible Beleuchtung und Optik

Austauschbare Beleuchtungsmodule ermöglichen die Anpassung des FS40 an unterschiedliche Materialien und Codearten. Abhängig von der Konfiguration stehen rote, weisse, infrarote oder kombinierte Beleuchtungsvarianten zur Verfügung. Optionale Filter und Polarisationslösungen reduzieren störende Reflexionen auf glänzenden oder spiegelnden Oberflächen.

Die Varianten mit Standard oder weitem Sichtfeld erlauben den Einsatz sowohl bei kompakten Prüfstationen als auch bei Anwendungen, in denen grössere Objekte oder mehrere Codes gleichzeitig erfasst werden müssen.

Umfangreiche industrielle Konnektivität

Der FS40 lässt sich direkt in Maschinensteuerungen, Produktionsnetzwerke und übergeordnete Softwaresysteme integrieren. Je nach Ausführung stehen ein oder zwei Gigabit Ethernet Anschlüsse, Power over Ethernet Plus, USB C, RS-232 sowie konfigurierbare digitale Ein und Ausgänge zur Verfügung.

Bis zu neun digitale Ein und Ausgänge ermöglichen die Anbindung von Triggern, Sensoren, Signalgebern, Beleuchtungen und weiteren Automatisierungskomponenten. Industrielle Protokolle unterstützen die direkte Kommunikation mit SPS Steuerungen und Hostsystemen.

Mit zwei Ethernet Anschlüssen können Produktionsdaten und Bilddaten voneinander getrennt übertragen werden. Bilder lassen sich beispielsweise auf einem lokalen Server oder in einer Cloud Umgebung speichern, während Decodierergebnisse direkt an die Maschinensteuerung übermittelt werden.

Einfache Konfiguration mit Zebra Aurora Focus

Die Einrichtung, Inbetriebnahme und Überwachung erfolgt über Zebra Aurora Focus. Die intuitive Softwareoberfläche erleichtert die Erstellung von Scanaufträgen, die Optimierung der Bildparameter und die Kontrolle der Leseergebnisse.

Über optionale Softwarelizenzen lässt sich der FS40 zu einer leistungsfähigen Machine Vision Smart Camera erweitern. Damit können zusätzliche Prüfaufgaben wie Anwesenheitskontrollen, Positionsprüfungen, Vermessungen oder Qualitätskontrollen realisiert werden, ohne die bereits installierte Hardware auszutauschen.

Robuste Ausführung für industrielle Umgebungen

Das robuste Gehäuse erfüllt die Schutzarten IP65 und IP67 und eignet sich damit für den dauerhaften Einsatz in anspruchsvollen industriellen Umgebungen. Widerstandsfähige Anschlüsse und eine hohe Beständigkeit gegenüber Vibrationen und mechanischen Belastungen sorgen für einen zuverlässigen Betrieb an Produktions und Förderanlagen.

Typische Anwendungen

• Produktidentifikation und lückenlose Rückverfolgbarkeit
• Erfassung von 1D und 2D Barcodes
• Lesen von direkt markierten Codes
• Bauteil und Werkstückverfolgung
• Erfassung von Seriennummern und Chargencodes
• Kontrolle von Verpackungen und Etiketten
• Automatisierte Sortier und Förderanlagen
• Wareneingang, Kommissionierung und Versand
• Qualitätskontrolle mit optionalen Machine Vision Werkzeugen

Wichtige Eigenschaften

• Monochrome Sensorvarianten mit 2,3 MP oder 5,1 MP
• Bildrate von bis zu 60 Bildern pro Sekunde
• Standard oder Weitwinkeloptik
• Automatische Fokussierung mit Flüssiglinse
• Austauschbare rote, weisse, infrarote oder kombinierte Beleuchtung
• PRZM Intelligent Imaging Technologie
• ImagePerfect+ mit bis zu 16 Bildern pro Auslösung
• Erfassung von 1D, 2D und direkt markierten Codes
• Ein oder zwei Gigabit Ethernet Anschlüsse
• Power over Ethernet Plus und USB C
• RS-232 und bis zu neun digitale Ein und Ausgänge
• Robustes Gehäuse mit IP65 und IP67
• Konfiguration über Zebra Aurora Focus
• Durch Softwarelizenzen erweiterbare Decoder, OCR und Machine Vision Funktionen

Fabrimex Systems unterstützt Sie bei der Auswahl der passenden FS40 Konfiguration, Optik, Beleuchtung und Softwarelizenz sowie bei der Integration in Ihre Produktions, Logistik oder Bildverarbeitungsanwendung.
